國內自動消防水炮好幾倍普遍應用，每一生產廠家的商品布線方式有所區別，以國內更為常見的江蘇省自立自動消防水炮布線為實例，詳細介紹一下下自動消防水炮的接線方法,便捷做消防安裝工程的今后有一定的預留。

　　ZDMS0.6/5S-ZQZDMS0.8/10S-ZQ自動消防水炮系統軟件布線

　　(1)消防水炮到當場地區控制柜：RVV3x1.5(消防水炮電源插頭220V)+RVSP2x1.5(消防水炮控線)

　　(2)繼電器到當場地區控制柜：RVV2x1.5(繼電器電源插頭)

　　(3)當場地區控制柜到末端試水裝置：RVV3x1.5(末端試水裝置電源插頭)+RVSP2x1.5(數據信號系統總線)

　　(4)當場地區控制柜到消防報警主機：RVV3x2.5(電源插頭)+RVSP2x1.5(數據信號系統總線)+RVSP2x1.5(遠程控制控線)

　　(5)消防水炮到消防報警主機：SYV-75-5(監控視頻線)。(消防水炮不帶視頻時，則不需布視頻和遠程控制控線，系統軟件都不具有遠程操作作用)

　　(6)消防報警主機到水泵房：RVV4x1.5(啟泵線，啟泵意見反饋線)。

　　留意：本系統軟件中全部操縱和數據信號電纜線應選用雙絞屏蔽線纜。此電纜線為弱電安裝電纜線，不可以與繼電器電源插頭共治鋪設，選用電線槽鋪設時，須選用分隔線槽。

　　ZDMS0.8/20S-ZQZDMS0.9/30S-ZQ自動消防水炮系統軟件布線

　　(1)消防水炮到當場地區控制柜：RVV14x1.5(消防水炮電源插頭控線)+RVV2x1.5(監控?cái)z像頭電源插頭)

　　(2)紅紫外線火焰檢測器到當場地區控制柜：RVV4x1.5(探測儀電源插頭電源線)

　　(3)電動調節閥到當場地區控制柜：RVV2x1.5(電動調節閥電源插頭)

　　(4)當場地區控制柜到末端試水裝置：RVV3x1.5(末端試水裝置電源插頭)+RVSP2x1.5(數據信號系統總線)

　　(5)當場地區控制柜到消防報警主機：RVV3x2.5(電源插頭)+RVSP2x1.5(數據信號系統總線)+RVSP2x1.5(遠程控制控線)

　　(6)消防水炮到消防報警主機：SYV-75-5(監控視頻線)。(消防水炮不帶視頻時，則不需布視頻和遠程控制控線，系統軟件不具有遠程操作作用)

　　(7)消防報警主機到水泵房：RVV4x1.5(啟泵線，開泵意見反饋線)。

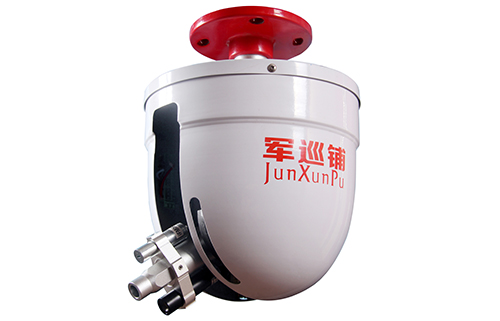

　　ZDMP0.25/5S-ZQZDMP0.25/10S-ZQ自動消防水炮系統軟件布線

　　(1)智能化解碼器到當場地區控制柜：RVV3x1.5(電源插頭220V)+RVSP2x1.5(數據信號系統總線)

　　(2)智能化解碼器到紅紫外線火焰檢測器：RVV4x1.5(電源插頭+探測儀電源線)

　　(3)智能化解碼器到繼電器：RVV2x1.5(繼電器電源插頭)

　　(4)當場地區控制柜到末端試水裝置：RVV3x1.5(尾端電源插頭)+RVSP2x1.5(數據信號系統總線)

　　(5)當場地區控制柜到消防報警主機：RVV3x2.5(電源插頭)+RVSP2x1.5(數據信號系統總線
